Estación multifuncional D-RTK 3

Sistema de posicionamiento y relé de alta precisión

Precisión maximizada, alcance mejorado

Presenta su nuevo - DJI Estación multifuncional D-RTK 3

La nueva estación multifuncional D-RTK 3 integra antenas y módulos receptores de alto rendimiento capaces de rastrear y resolver datos de los principales sistemas globales de navegación por satélite, y admite múltiples enlaces de transmisión de datos. Gracias a estas características excepcionales, puede servir como estación base para proporcionar posicionamiento centimétrico a varios drones simultáneamente o ampliar el alcance operativo de los drones y del DJI Dock 3 en modo de estación repetidora. Además, el nuevo modo de estación móvil, combinado con la aplicación DJI Enterprise y DJI Terra, ofrece una solución integral para aplicaciones de topografía aérea de alta precisión, garantizando un funcionamiento seguro y preciso.

Estación multifuncional D-RTK 3

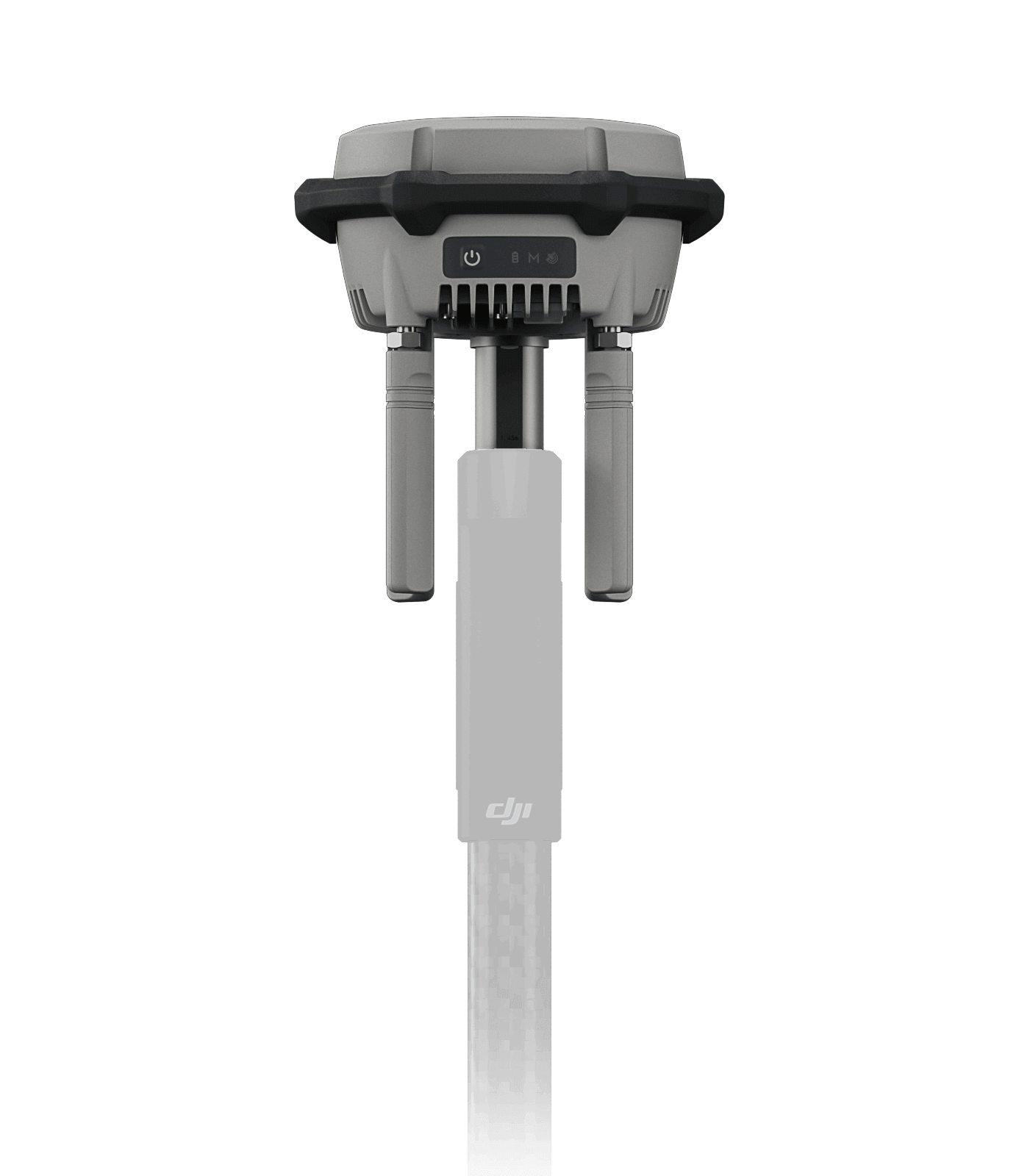

Poste topográfico autoblocante

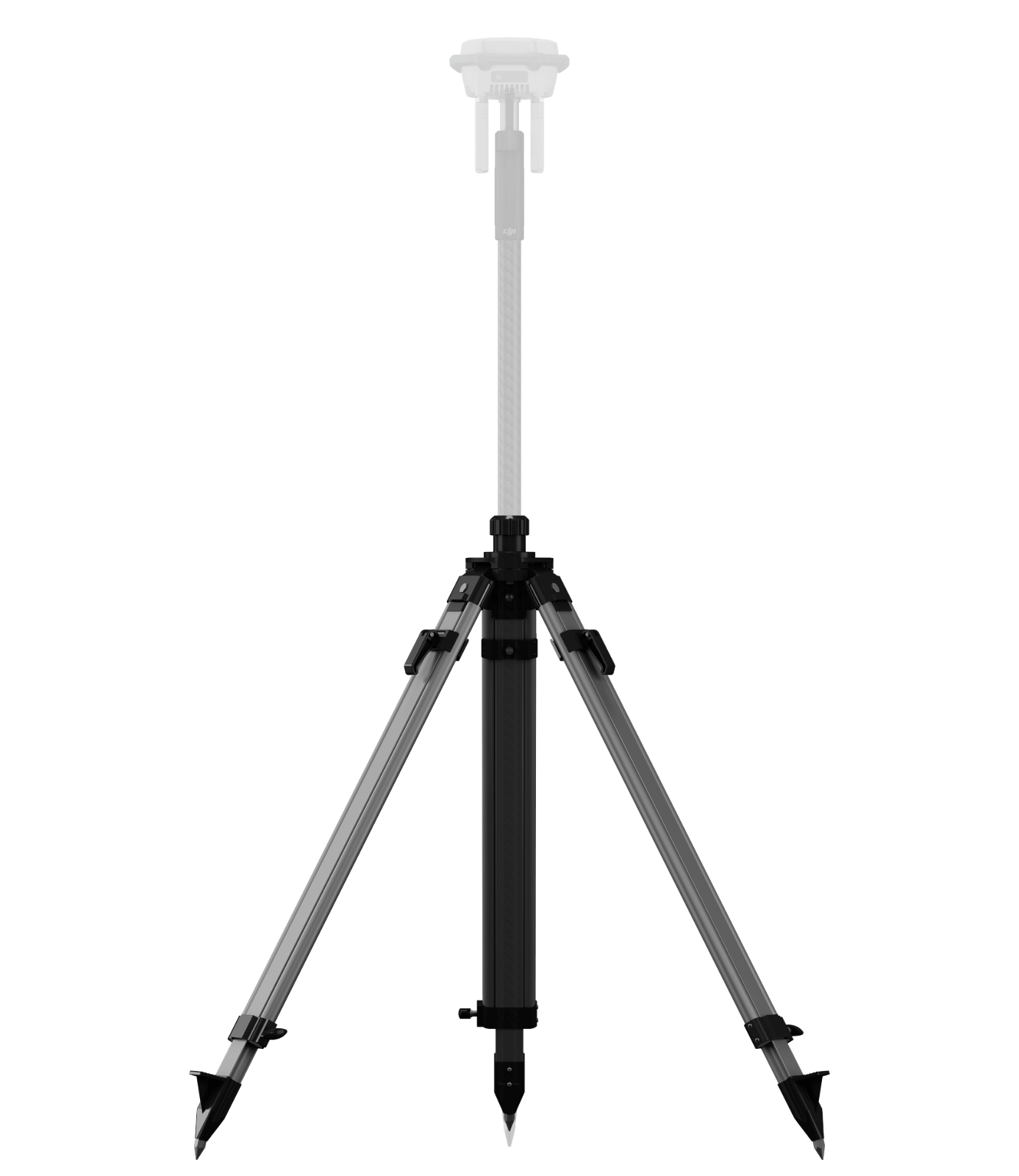

Trípode de doble bloqueo

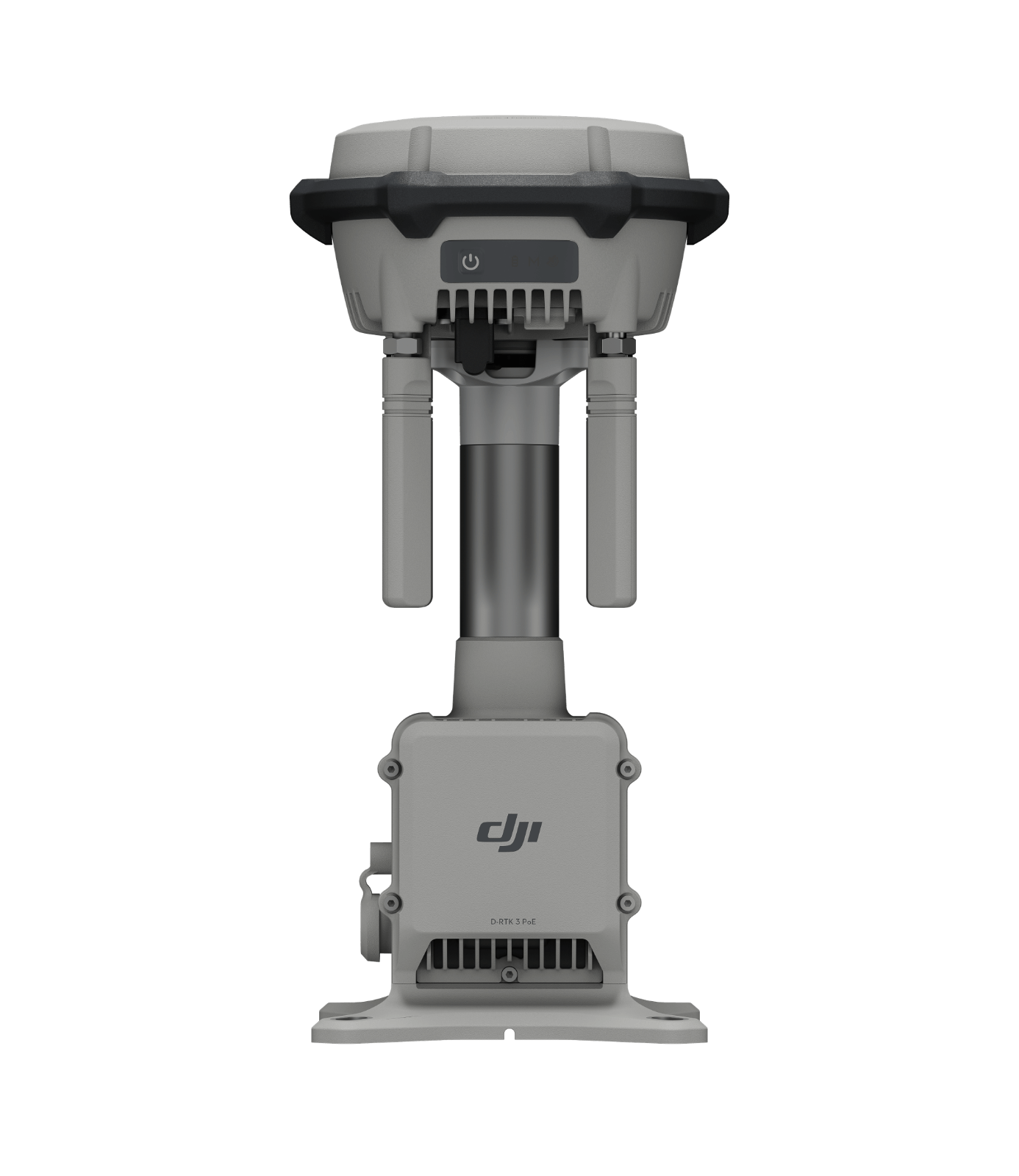

Versión de implementación fija del relé D-RTK 3

Múltiples modos, control versátil

Modo de estación de retransmisión: superar las limitaciones

En zonas urbanas, valles o sitios DJI Dock 3 con obstáculos densos, simplemente active el modo de estación de retransmisión del D-RTK 3 [2] y colóquelo en un punto elevado, o configure directamente la versión de despliegue fijo de retransmisión del D-RTK 3. Esta configuración amplía el alcance de transmisión de video de la serie Matrice 4/4D, ampliando la cobertura operativa hasta 25 kilómetros [3] .

El D-RTK 3 admite la detección de obstrucciones con la Serie Matrice 4, lo que permite calcular en tiempo real las obstrucciones y la calidad de la señal entre la estación repetidora, el control remoto y el dron. Los operadores pueden ajustar la posición del dron según las indicaciones del control remoto para garantizar una comunicación óptima.

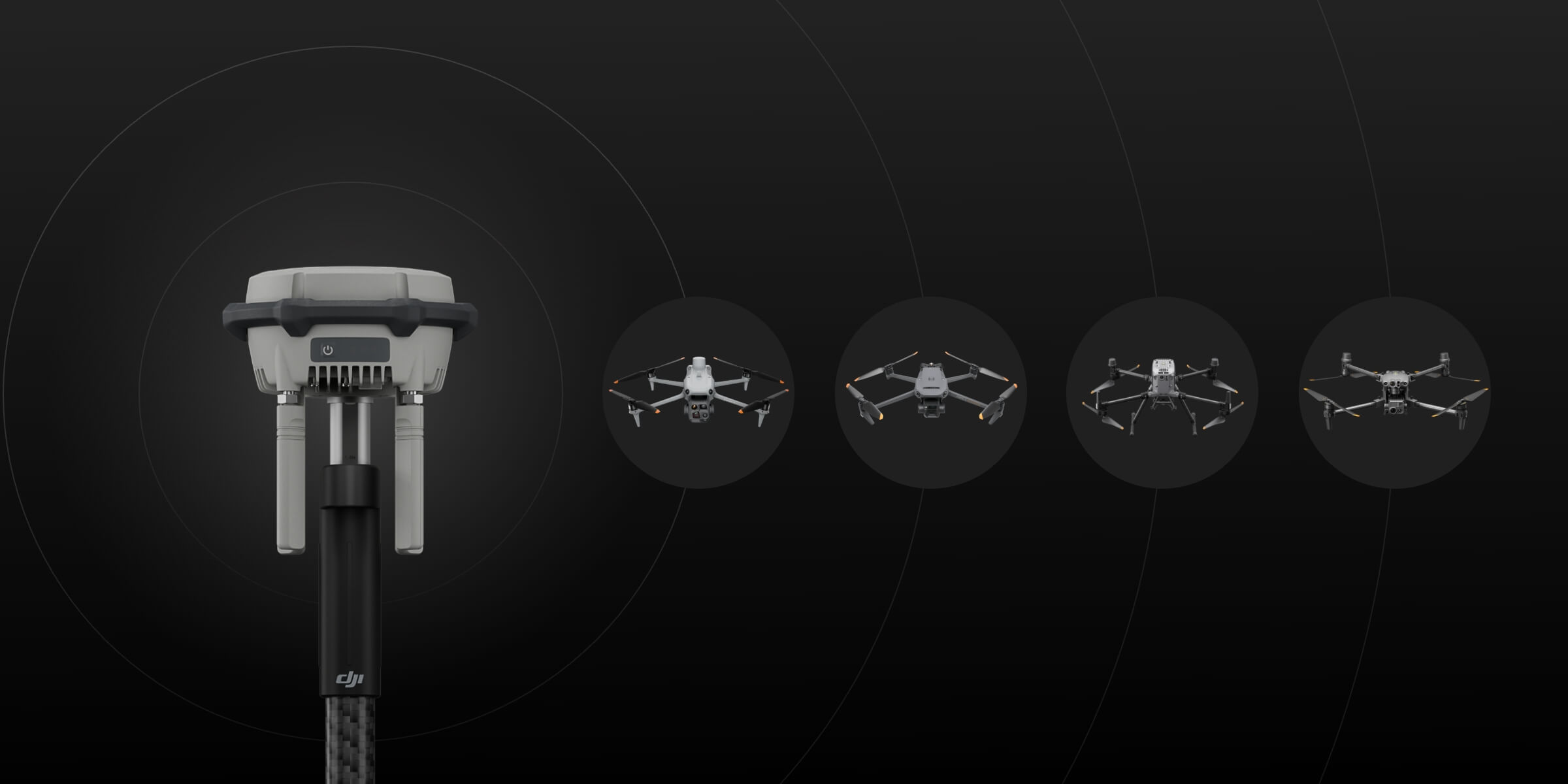

Modo de estación base: admite el funcionamiento simultáneo de varios modelos

El D-RTK 3 es compatible con el nuevo sistema de transmisión de video O4 Enterprise. Equipado con cuatro antenas direccionales externas, alcanza una cobertura RTK máxima de 15 km [1] en modo de transmisión de estación base, garantizando señales estables en todas las direcciones. Los operadores solo necesitan configurar una estación multifuncional D-RTK 3 sin necesidad de configuración adicional, lo que permite que varios drones se conecten a la estación base y accedan a un posicionamiento preciso.

Modo Estación Rover: Flexible y Eficiente

Además de servir como estación base, el D-RTK 3 también se puede utilizar como estación móvil para recopilar coordenadas de puntos de control, mejorando la precisión del estudio aéreo con UAV y optimizando la precisión del estudio.

Versión de implementación fija de relé sin mantenimiento

Adaptable a diversos entornos

La versión de despliegue fijo ofrece un funcionamiento sin mantenimiento en exteriores y se adapta a diversos entornos. Puede instalarse en torres, postes de electricidad, parapetos y otras estructuras verticales, satisfaciendo las necesidades de diversos escenarios. Además, admite la alimentación del DJI Dock 3 o de fuentes PoE externas de terceros, lo que permite despliegues a larga distancia.

Protección y confiabilidad excepcionales

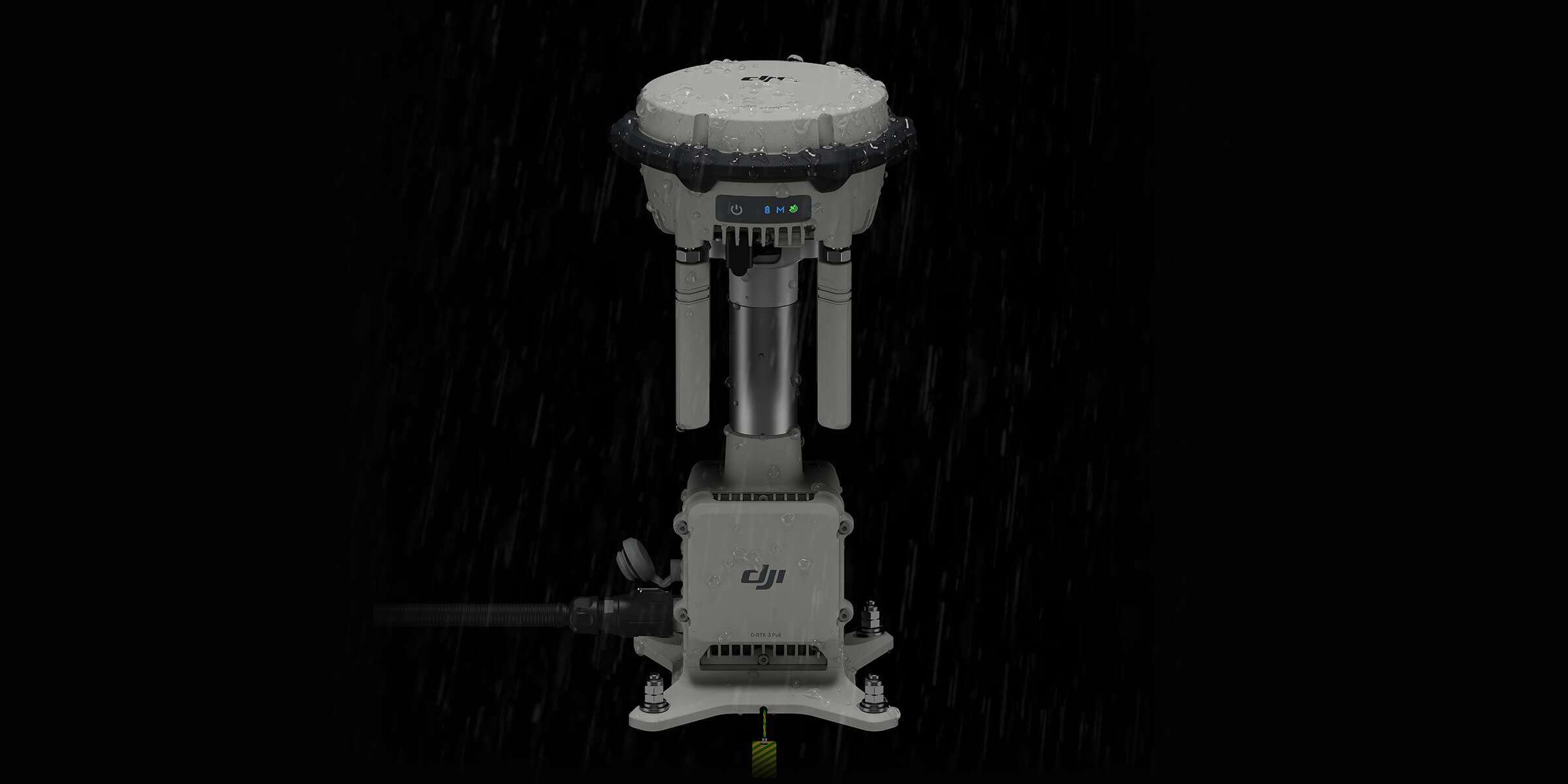

La versión de implementación fija del D-RTK de 3 relés presenta un diseño de hardware y software altamente redundante y confiable, lo que reduce significativamente los costos de mantenimiento. Equipado con protección contra sobretensiones y clasificación IP67, opera de forma estable a temperaturas de -30 °C a 50 °C. Una vez desplegado, puede realizar operaciones continuas en exteriores con mínima intervención.

Acceso remoto

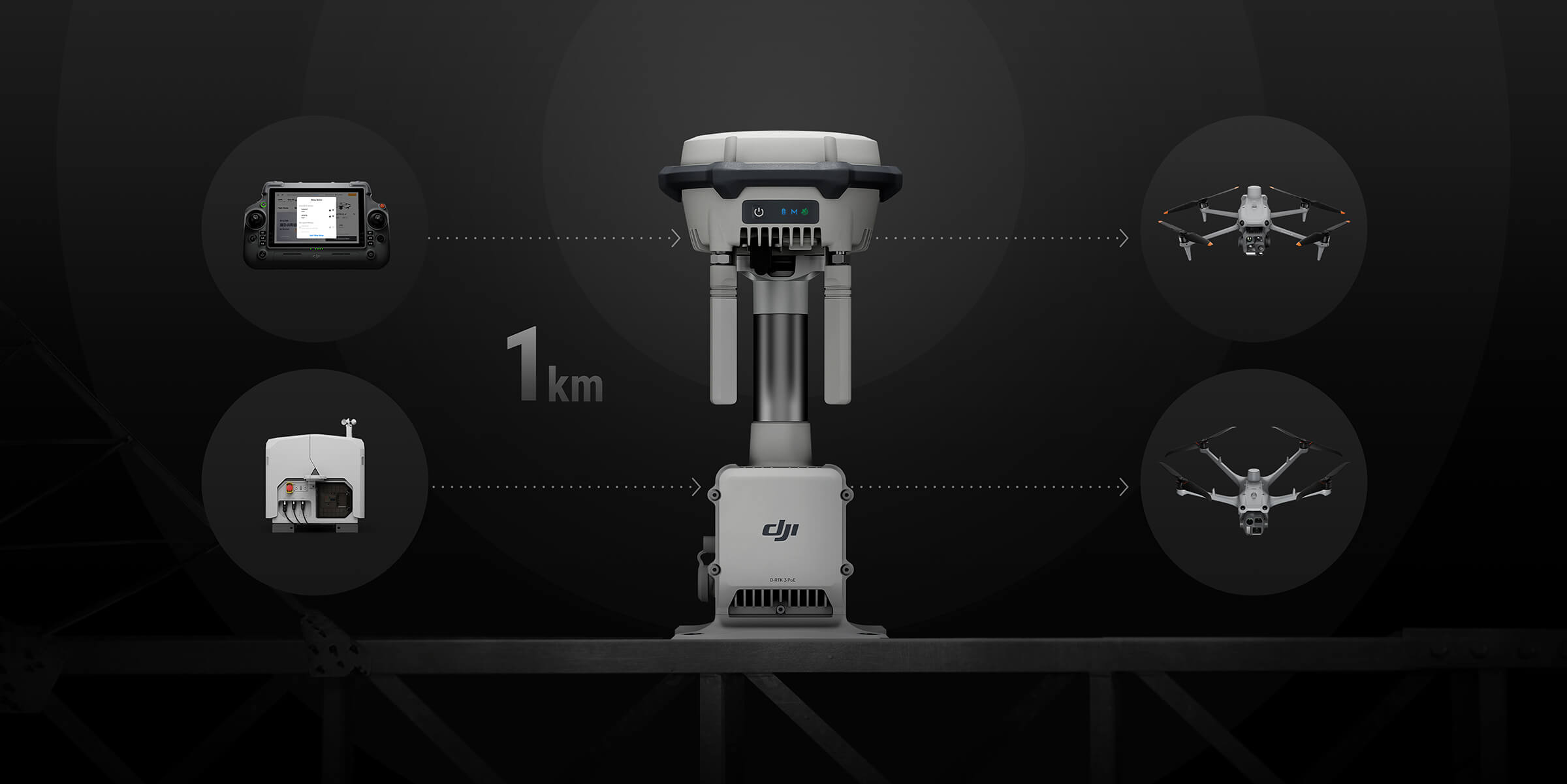

La versión de despliegue fijo del relé D-RTK 3 admite acceso remoto. La estación repetidora, ubicada en una posición elevada, puede transmitir señales de conexión directamente sin necesidad de activar la conexión mediante botones. Las aeronaves de la serie Matrice 4 circundantes pueden buscar estaciones repetidoras inactivas y conectarse a ellas remotamente, lo que permite la retransmisión de señales.

Posicionamiento de alta precisión sin esfuerzo

Mayor rendimiento, posicionamiento más preciso

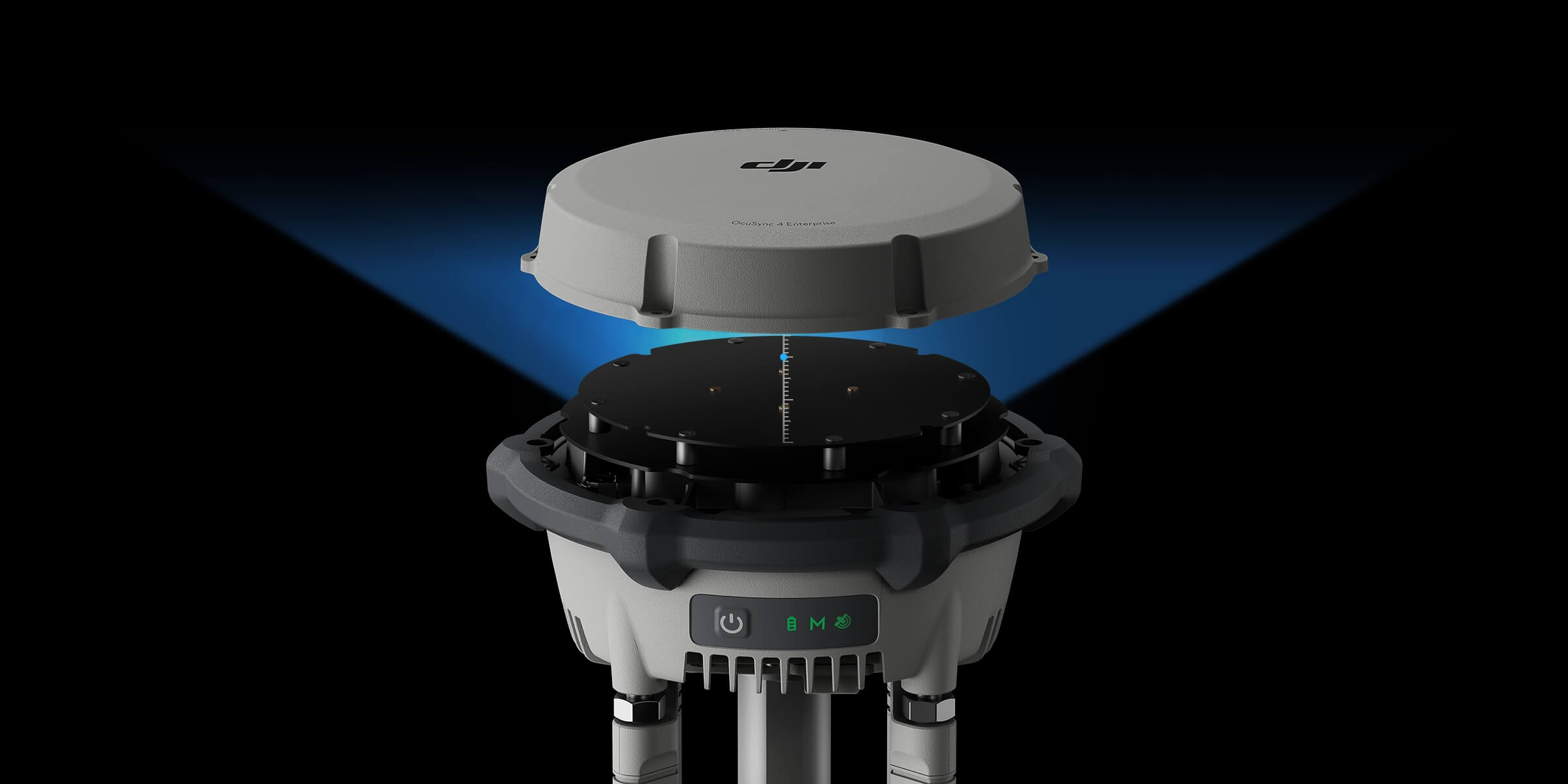

El D-RTK 3 utiliza una antena dieléctrica de aire con diseño de filtrado, lo que permite un seguimiento eficaz de satélites de baja altitud. La precisión del centro de fase de la antena se mantiene a nivel milimétrico, lo que garantiza una alta resistencia a la interferencia multitrayecto y permite un posicionamiento de alta precisión incluso en entornos complejos.

Gracias a su módulo receptor integrado, el D-RTK 3 puede recibir datos satelitales de cinco sistemas satelitales principales en diecinueve puntos de frecuencia. En comparación con el RTK de red, el D-RTK 3 proporciona resultados de posicionamiento más precisos y estables bajo efectos ionosféricos.

Calibración de alta precisión de red

El D-RTK 3 puede recibir datos RTCM y obtener automáticamente coordenadas y posiciones correctas a través de la red. En exteriores, puede lograr un posicionamiento con precisión centimétrica sin necesidad de medir previamente la ubicación del punto de configuración.

Posicionamiento preciso de puntos (PPP) independiente

El D-RTK 3 utiliza la solución PPP patentada de DJI, que permite la convergencia automática basada en satélites*. Proporciona posicionamiento decimétrico gratuito incluso en condiciones de red difíciles.

*Actualmente solo es compatible con BeiDou PPP-B2b.

Nueva aplicación DJI Enterprise

Admite la configuración del punto de control terrestre (GCP) y la compensación de inclinación

Instale la nueva aplicación DJI Enterprise en un dispositivo Android para medir las coordenadas de los puntos de control terrestre sin herramientas de terceros. Al usarla con drones DJI compatibles con RTK, la solución DJI puede completar eficientemente un flujo de trabajo completo de topografía de alta precisión.

El D-RTK 3 incorpora una unidad de medición inercial de alta precisión, que permite medir el punto de control cuando el poste se mantiene inclinado sin trípode o asegurando que la estación base esté vertical, lo que mejora significativamente la eficiencia operativa en entornos de medición complejos.

Admite conversión de coordenadas de proyección

La nueva aplicación DJI Enterprise incluye una base de datos de coordenadas de proyección convencional, que permite la salida directa de coordenadas planas.

Modelos compatibles

Estación multifuncional D-RTK 3:

Modo de estación base:

Empresa:

Matrice 4E, Matrice 4T
Matrice 4D, Matrice 4TD (DJI RC Plus 2 Enterprise)
DJI Matrice 3D/3TD (DJI RC Pro Enterprise)*
Matrice 300/350 RTK*
Serie Matrice 30*
Serie DJI Mavic 3 Enterprise*

Agricultura:

T60*
T50/T25*
T40/T20P*
DJI FlyCart 30*

Realización cinematográfica profesional:

DJI Inspire 3*

* Actualmente, solo se admite la calibración manual de la posición D-RTK 3. Consulte las actualizaciones oficiales para futuras mejoras.

Modo de estación de retransmisión [2] :

Matrice 4E, Matrice 4T

Modo estación Rover:

Compatible con Bluetooth 5.1, compatible con Android 10 y superior*

* Consulte la lista de teléfonos compatibles probados en la página de descarga para obtener más detalles.

Versión de implementación fija del

relé D-RTK 3:

Modo de estación de retransmisión [2] :

Base DJI 3 Matrice 4E, Matrice 4T*
* Todas las estaciones de retransmisión, aeronaves y controladores remotos deben actualizarse a la versión V13.01.00.04 o posterior y conectarse mediante acceso remoto.
